颚式粉碎机简介
颚式粉碎机属于颚式破碎机的其中一个系列，具备破碎比大、作业稳定、产品粒度均匀等特点，整体结构设计较为简单，用户操作便捷无难度，适用物料多、应用范围广，是砂石生产、建筑垃圾破碎等理想粉碎设备。
红星鄂破车间产品展示
颚式粉碎机主要由机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等组成，其中肘板还起到保险作用。
产品现场

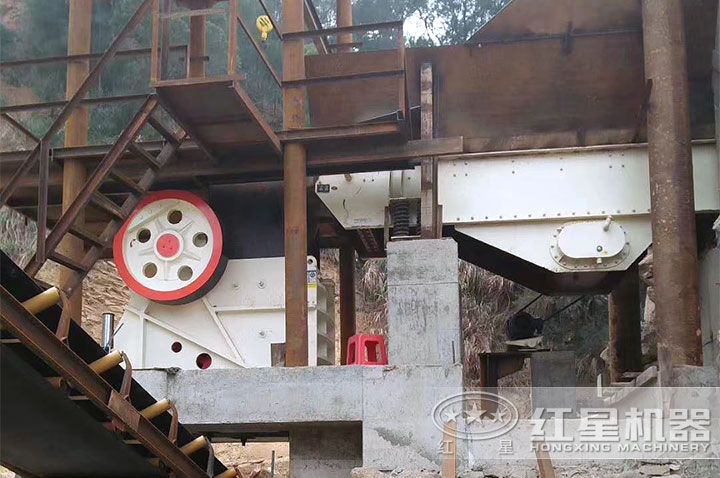

江西时产200吨的颚式粉碎机现场实拍
山东时产300吨的颚式粉碎机作业现场
颚式粉碎机处理河卵石现场 支持就近参观
产品性能优势
1、设备采用楔块机构调整排料口大小，标尺能直观地反映排料口的调整尺寸。专用的齿轮增力机构，使排料口的调整工作方便快捷。
2、通过防护罩上的监视窗口观察飞轮和皮带轮的运行状况，为操作者和检修人员提供了方便，同时，有效地保证了现场人员的安全。
3、润滑采用稀油，维护费用低，特别适合于低温及高海报地区，有效解决低温难启动问题。
4、动鄂总成以高质量铸钢件构成，重型偏心轴采用锻坯进行加工，使机器具有很强的可靠性，更加经久耐用。
颚式粉碎机工作原理
该系列鄂式破碎机破碎方式为曲动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动鄂上下运动，当动鄂上升时肘板和动鄂间夹角变大，从而推动动鄂板向定鄂板接近，与此同时物料被挤压、搓、碾等多重破碎。
'
设备生产厂家
河南红星矿山机器有限公司总部位于郑州市高新区，拥有近26万平方米的现代化厂房，生产工艺精良，设备技术先进，定价合理实惠，欢迎广大用户前来厂家免费考察、实地考察！我们提供专车接送、专人接待等专业服务，确保您选投放心！
客户到厂考察颚式粉碎机 红星人员全程讲解
设备试运转注意事项
(1)空载试车
1、颚式粉碎机连续运转2小时，轴承温升不得超过30℃。
2、所有紧固件应牢固，无松动现象。
3、飞轮、槽轮运转平稳。
4、所有摩擦部件无擦伤、掉屑和研磨现象，无不正常的响声。
5、排料口的调整装置应能保证排料口的调整范围。
(2)有载试车
1、颚式粉碎机不得有周期性或显著的冲击、撞击声。
2、最大给料粒度应符合设计规定。
3、连续运转8h，轴承温升不得超过30℃。
技术参数
-
颚式破碎机
-
CJ系列欧版颚式破碎机
-
HD德版颚式破碎机
| 型号 |
进料口尺寸 (mm） |
最大进料粒度 (mm) |
排料口调整范围 (mm) |
处理能力(t/h) |
偏心轴转速(r/min) |
电机功率 (kw) |
外形尺寸 （长×宽×高） (mm) |
| PE 150×250 |
150×250 |
125 |
10-40 |
1-3 |
268 |
4P 5.5 |
760×700×860 |
| PE 200×300 |
200×300 |
180 |
15-50 |
2-6 |
260 |
4P 7.5 |
915×780×990 |
| PE 200×350 |
200×350 |
180 |
18-60 |
3-10 |
276 |
4P 11 |
1000×914×1112 |
| PE 250×400 |
250×400 |
210 |
20-70 |
5-21 |
300 |
6P 15 |
1100×1032×1285 |
| PE 400×600 |
400×600 |
340 |
40-100 |
16-64 |
270 |
6P 30 |
1623×1736×1615 |
| PE 500×750 |
500×750 |
425 |
50-100 |
40-110 |
268 |
6P 55 |
1920×1850×1920 |
| PE 600×750 |
600×750 |
500 |
150-200 |
80-240 |
268 |
6P 55 |
2020×1850×1920 |
| PE 600×900 |
600×900 |
500 |
65-160 |
50-160 |
254 |
6P 55 |
2530×1900×2340 |
| PE 750×1060 |
750×1060 |
630 |
80-180 |
110-320 |
245 |
8P 110 |
2680×2380×2785 |
| PE 900×1200 |
900×1200 |
750 |
100-200 |
220-380 |
208 |
8P 110 |
3470×2876×3330 |
| PE 1200×1500 |
1200×1500 |
1020 |
150-350 |
400-1000 |
180 |
8P 160-245 |
4850×3220×3680 |
| PE 1500×1800 |
1500×1800 |
1200 |
220-350 |
500-1200 |
180 |
8P 280-380 |
5160×3660×4248 |
| PEX 150×750 |
150×750 |
120 |
18-48 |
8-25 |
320 |
4P 15 |
1170×1575×1030 |
| PEX 250×750 |
250×750 |
210 |
25-60 |
13-35 |
320 |
6P 22 |
1550×1730×1470 |
| PEX 250×1000 |
250×1000 |
210 |
25-60 |
16-52 |
330 |
6P 30 |
1580×2006×1390 |
| PEX 250×1200 |
250×1200 |
210 |
25-60 |
20-61 |
330 |
6P 37 |
1780×2214×1430 |
| PEX 300×1300 |
300×1300 |
250 |
20-90 |
16-105 |
300 |
6P 55 |
2210×2320×1723 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 型号 |
最大进料粒度（mm） |
进料口尺寸（mm） |
出料口调整范围（mm） |
处理能力（t/h） |
电机功率（KW） |
外形尺寸 长×宽×高（KW） |
| CJ96 |
480 |
930×580 |
60-175 |
105-390 |
4P 90 |
2850×2270×1950 |
| CJ106 |
560 |
1060×700 |
70-200 |
150-500 |
4P 110 |
3280×2580×2400 |
| CJ120 |
700 |
1200×870 |
70-200 |
175-610 |
4P 160 |
3700×2790×2950 |
| CJ125 |
760 |
1250×950 |
100-250 |
270-831 |
4P 160 |
4230×2780×2960 |
| CJ150 |
960 |
1400×1200 |
125-250 |
340-880 |
4P 200 |
5030×3440×3970 |
| CJ160 |
960 |
1600×1200 |
150-300 |
430-1145 |
4P 250 |
5780×3460×3580 |
| CJ200 |
1200 |
2000×1500 |
175-300 |
630-1590 |
6P 400 |
6600×3000×4400 |
| CJ1511 |
850 |
1500×1070 |
125-300 |
380-1080 |
6P 200 |
4130×3000×3330 |
| CJ1513 |
1040 |
1500×1300 |
150-300 |
480-1160 |
6P 200 |
4620×2890×4190 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 型号 |
进料口尺寸(mm) |
最大进料粒度 （mm） |
出料口调整范围（mm） |
处理能力(t/h) |
电机功率(kw) |
外形尺寸
长×宽×高 （mm）
|
| HD72(57) |
460×720 |
425 |
45-100 |
50-120 |
6P 55 |
2100×1556×1640 |
| HD86(69) |
580×860 |
500 |
50-150 |
60-260 |
8P 75 |
2200×1754×1810 |
| HD98(751) |
680×980 |
630 |
75-175 |
110-350 |
8P 110 |
2660×1960×2175 |
| HD110(912) |
850×1100 |
750 |
100-200 |
230-550 |
6P 132 |
2960×2381×2556 |
| HD125 |
950×1250 |
900 |
125-225 |
280-750 |
8P 160 |
3500×2614×2925 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
